一、《水錘簡介》

水錘又稱水擊。是指水或其他液體輸送過程中，由于閥門突然開關、水泵驟然啟停等原因，流速突然變化且壓強大幅波動的現象。說的通俗些：突然停電或閥門關閉太快，由于壓力水流的慣性，產生水流沖擊波，就象錘子敲打一樣，我們稱之為水錘。

供水管道壁光滑，后續水流在慣性的“幫兇”下，水力迅速達到最大，所以容易造成破壞作用（如破壞閥門和水泵等），這就是水力學中的“水錘效應”，也叫正水錘；相反，閥門或水泵突然開啟，也會產生水錘效應，叫負水錘。這種大幅波動的壓力沖擊波，極易導致管道因局部超壓而破裂、損壞設備等。所以水錘效應防護是供水管道工程設計施工中必須要考慮的關鍵因素。

二、《預防水錘的措施》

A、開關閥門過快引起的水錘

（1） 延長開閥和關閥時間。

（2） 離心泵和混凝泵應在閥門半閉15%-30%時而不是全關時停泵。

?

B、泵引起的水錘

?

（1） 排除管道內的空氣，使管道內充滿水后再開啟水泵，凡是長距離輸水管道的高起部位都應設自動排氣閥。

?

（2） 停泵水錘主要因出水管止回閥關閉過快引起，因此，取消止回閥可以消除停水泵水錘的危害，并且可以減少水頭損失，節約電耗；目前經過一些大城市的實驗，認為一級泵房可以取消，二級泵房不宜取消；取消止回閥時應進行停水錘壓力計算，為減少和消除水錘，目前常在大口徑管道上安裝微阻緩閉止回閥。采用緩沖止回閥、微閉蝶閥安裝在大口徑的水泵出水管上，可有效的消除停泵水錘，但因閥門動作時有一定的水量倒流，吸水井須有溢流管。緊靠止回閥并在其下游安裝水錘消除器。

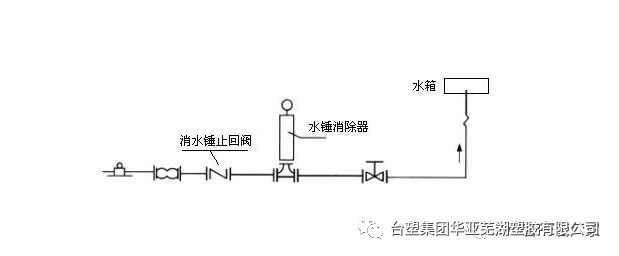

三、安裝水錘消除器

??該設備主要防止停泵水錘，一般安裝在水泵出口管道附近，利用管道本身的壓力為動力來實現低壓自動動作，即當管道中的壓力低于設定保護值時，排水口會自動打開放水泄壓，以平衡局部管道的壓力，防止水錘對設備和管道的沖擊，消除器一般可分為機械式和液壓式兩種，機械式消除器動作后由人工恢復，液壓式消除器可自動復位。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
